Событийный монитор

Выбор режима Событийный монитор

Чтобы выбрать режим Событийный монитор нажмите Меню Режимы > Событийный монитор.

В режиме событийный монитор запись фрагментов осуществляется во встроенную память регистратора по нажатию кнопки пациентом, по нарушениям работы сердца (по тревогам) или по расписанию. Приложение «ЭКГ регистратор» используется, чтобы задавать нужные настройки регистратора, загружать фрагменты из встроенной памяти регистратора на Android-устройство, просматривать фрагменты из базы данных Android-устройства, анализировать их и отправлять через Интернет.

В заголовке главного экрана отображается название выбранного режима (Событийный монитор).

Выбор врача

Для работы в режиме Событий монитор требуется добавить или выбрать фамилию врача. (см. «Врачи»). Данные врача сохраняются в памяти регистратора. Если регистратор подключить к другому Android-устройству, то все данные врача будут считаны из регистратора и применены в настройках.

Добавление пациента

Перед выполнением любой записи сначала добавляют или выбирают фамилию пациента. (см. «Пациенты»)

Параметры исследования

В центре главного экрана отображается блок «Исследование».

• Статус

  Пункт статус содержит информацию о запуске на исследование.

  Надпись Остановлено отображается в том случае, если регистратор не запущен на исследование, если регистратор запущен на исследование, то отображается дата/ время завершения исследования.

• Кабель

  Указывает на тип кабеля, заданного в настройках регистратора.

• Запись 60/60

  Длительность записи до события / длительность записи от начала события.

Если нажать на блок Исследование, то можно открыть окно Параметры исследования.

В окне параметры исследования можно изменить следующие настройки:

• Тип кабеля отведений с цветовой маркировкой стандартов AHA и IEC.

  Доступные для выбора типы кабелей определяются моделью регистратора (смотри инструкцию на регистратор).

• Длительность исследования.

  Максимальная длительность исследования может быть ограничена емкостью аккумулятора регистратора.

• Длительность фрагмента

  Длительность фрагмента задается в секундах (минимальное значение 30 секунд), максимальная длительность фрагмента определяется моделью регистратора. Если выбрать тип кабеля с меньшим количеством каналов, то максимальная длительность может быть увеличена. Включение настройки Компрессия сигнала ЭКГ позволяет увеличить максимальную длительность одного фрагмента в четыре раза.

• Предварительная запись.

  Если выбрать значение больше нуля, то запись будет выполняться с предисторией (петлевая запись).

  Петлевая запись на исследовании позволяет записывать фрагмент ЭКГ до возникновения события и после.

• Запись по расписанию.

  Представленная таблица позволяет выбрать интервалы времени между записью фрагментов в течение суток. По вертикали указаны интервалы времени между записываемыми фрагментами 5 мин - 60 мин, а по горизонтали указано время суток в виде двухчасовых интервалов времени от 0 до 24 часов. Касанием по таблице выбирают нужные ячейки в таблице.

• Запись по тревоге.

  Запись ЭКГ в режиме исследования может осуществляться при обнаружении нарушений работы сердца или «тревог». По умолчанию эта функция выключена. В настройках тревог можно отдельно включить/выключить запись по следующим тревогам: тахикардия, брадикардия, аритмия, пауза. Также можно изменить пороговые значения тревог, которые при необходимости можно изменить.

• Защитный интервал.

  Защитный интервал позволяет ограничить количество фрагментов с одинаковыми нарушениями, по умолчанию установлен на 10 мин.

• Звуковая индикация.

  Включение/выключение звуковой индикации на регистраторе.

• Пассивный период .

  Включение/выключение звуковой индикации на регистраторе в пассивный период.

• Автоматическая передача.

  Отправка фрагмента сразу после записи.

  • Теlecardian - автоматическая отправка на сайт Теlecardian в электронный кабинет врача.
  • Google drive – автоматическая отправка на Google диск выбранного аккаунта.
  • E-mail врача - автоматическая отправка на электронную почту врача. В поле для ввода E-mail используется электронный адрес из аккаунта врача.

• Запустить на исследование.

  Запуск на исследование осуществляется нажатием на кнопку «Запустить исследование» .

Режим ожидания

Сразу после подключения регистратора приложение переходит в режим ожидания.

В режиме ожидания доступны следующие функции:

• Запись по кнопке.

  В режиме ожидания можно выполнить разовую запись по нажатию кнопки на регистраторе (смотри инструкцию на регистратор), но в этом случае петлевая запись будет недоступна.

• Загрузка записей из памяти регистратора.

  В событийных регистраторах ЭКГ записывается в память регистратора, если регистратор подключен к Android-устройству, то происходит загрузка записей в память Android-устройства.

  В процессе загрузки записи отображается значок загрузки в центре которого указано количество записей в памяти регистратора.

• Автоматическая передача ЭКГ.

  Если в настройках «Параметры исследования» включена Автоматическая передача, то загруженная запись сразу же отправляется через Интернет.

Загрузка записей из памяти регистратора

После подключения регистратора Android-устройство готово к приему записей из регистратора. Если память подключенного регистратора содержит записи, то сразу после подключения отображается значок загрузки в центре которого указано количество записей в памяти регистратора и автоматически начнется загрузка записей на Android-устройство.

Если регистратор подключен к Android-устройству постоянно, в течение времени выполнения записи фрагментов и между этими событиями, то загрузка записей из регистратора на Android-устройство будет осуществляться сразу после завершения записи на регистраторе. После загрузки записи на смартфон она сразу удаляется из памяти регистратора.

Исследование

В режиме исследования могут работать следующие функции регистратора и программы:

• запись по нажатию кнопки регистратора;
• петлевая запись (запись с предисторией);
• запись по расписанию;
• запись по тревоге;
• загрузка записей из регистратора на Android-устройство;
• автоматическая передача ЭКГ через интернет;

Режим Исследование позволяет записывать ЭКГ с предисторией (петлевая запись), записывать, если нужно записывать фрагменты с предисторией, записывать при появлении тревог или по расписанию.

Запуск на исследование

• Перед запуском на исследование необходимо добавить нового пациента.
• Провести регистрацию ЭКГ для проверки качества снятия ЭКГ. (см. «Регистрация ЭКГ»)
• Перед запуском на исследование необходимо выбрать параметры исследования, для этого нажимают блок Исследование из главного экрана.
• В окне параметры исследования выбирают нужные настройки.
• Запуск на исследование выполняется касанием по кнопке из окна Параметры исследования.
• Если при запуске на исследование кабель отведений не подключен к регистратору или плохой контакт электродов или регистратор разряжен, то на экране отобразится соответствующее сообщение о не возможности запуска на исследование.

Режим Исследование

После запуска на исследование в поле Статус главного окна сначала отображается надпись «Подготовка», а затем «Окончание» и дата время завершения исследования, что является одним из признаков работы режима Исследование.

• Загрузка ЭКГ из памяти регистратора

  В режиме исследования программа всегда готова к загрузке записей из регистратора.

  После запуска на исследование регистратор сразу же записывает фрагмент.

  Запись сразу же загружается на Android – устройство, если подключение к регистратору не было прервано.

  Загруженные записи сохраняются на Android-устройстве в архиве (смотри раздел Архив).

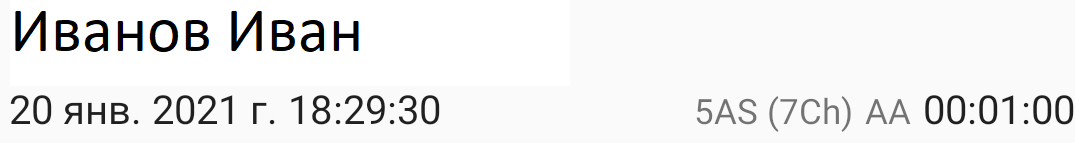

  В архиве строка каждой записи содержит обозначение, указывающее на причину выполнения записи.



  • по кнопке пациентом «В»;
  • по расписанию «Т»;
  • по тревоге:
    «АТ» (тахикардия);
    «АВ» (брадикардия);
    «АA» (аритмия);
    «АР» (пауза);
    «AN» (сигнал отсутствует);

• Автоматическая передача ЭКГ через интернет

  Если в окне Параметры исследования была включена Автоматическая передача, то а записи будут автоматически передаваться через интернет.

• Работа в фоновом режиме

  На исследовании приложение «ЭКГ-регистратор» может работать в фоновом режиме, даже если свернуть ее по кнопке ● (Home). Загрузка записей на Android-устройство и отправка через Интернет работает в фоновом режиме.

• Восстановление подключения к регистратору

  Если между регистратором и Android-устройством будет прервана связь из-за увеличения расстояния между ними, то программа всегда будет пытаться подключиться к регистратору и связь будет восстановлена автоматически без участия пользователя, если регистратор будет находиться на небольшом расстоянии (в пределах 10 м).

• Остановка исследования

  Исследование может быть остановлено по истечению заданного времени или преждевременно пользователем по кнопке , которая доступна из окна Параметры исследования.

  Другие возможные причины остановки исследования детально описаны в руководстве на регистратор.
