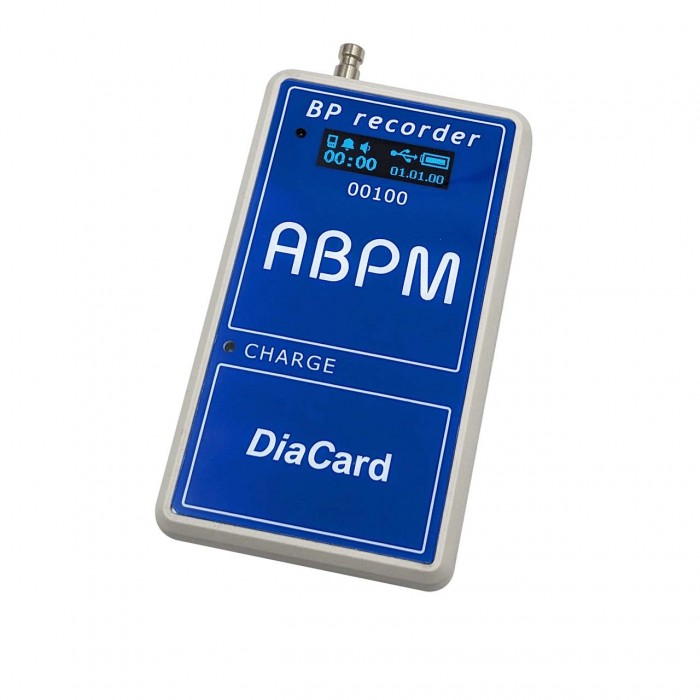

Реєстратор модель 12010 (1) - портативний малогабаритний прилад з автономним живленням, призначений для проведення амбулаторного моніторування артеріального тиску тривалістю до 168 годин (7 діб) з подальшою візуалізацією і обробкою даних на ПК з використанням спеціального програмного забезпечення СМ ”DiaCard”.

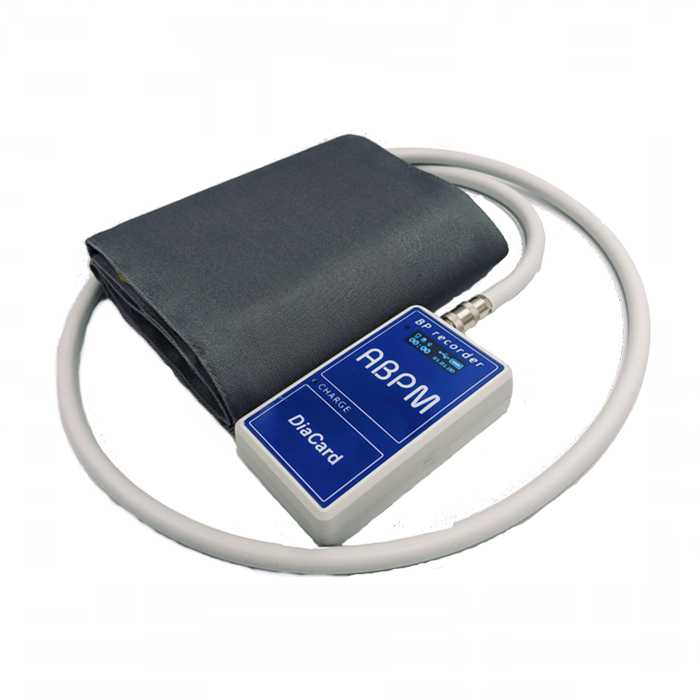

Вимірювання АТ виконується неінвазивним способом за допомогою оклюзійної манжети, яка одягається на руку (праву, ліву) або на ногу пацієнта в повністю автоматичному режимі за попередньо заданими параметрами і розкладом, при цьому пацієнт має можливість відміняти будь-які вимірювання, та ініціювати додаткові позапланові.
Особливістю даного реєстратора є надзвичайно малі розміри і вага, що дозволяє використовувати його майже на всіх вікових групах, за виключенням немовлят.
Застосування потужного компресора, електромагнітного клапану лінійного травлення і спеціального ресиверу, робить роботу реєстратора максимально ефективною, тихою і комфортною.
Система автоматичного контролю тиску в реальному часі дозволяє виконувати вимірювання АТ із постійною заданою швидкістю, як на накачуванні (компресії), так і на стравлюванні (декомпресії) тиску з манжети.
Реєстратор має наступний набір функцій, а саме:
- виконання вимірів АТ, у режимі підготовки і на дослідженні;
- запис результатів вимірювань, графіків тиску за кожним вимірюванням, запуск за розкладом і за кнопкою;
- збереження даних у внутрішню флешпам'ять реєстратора;
- комбінований запуск на дослідження (автономно, або з ПК);
- керування - 1 тактильна кнопка;
- інтерфейс зв'язку з ПК: BLE, USB (CDC);
- індикація: монохромний OLED 0.91” 128х32, додаткові світлодіодні індикатори режимів роботи реєстратора і процесу зарядки акумуляторної батареї;
- звукова індикація;
- календар, годинник реального часу, будильник (для нагадування);
- живлення від Li Pol акумулятора великої ємності (незнімний);
- інтелектуальний багаторівневий алгоритм оптимізації споживання;
- оновлення внутрішнього ПЗ основного мікроконтролера.
Для використання реєстратора у складі системи моніторингу «DiaCard», потрібна ліцензія "Аналіз АТ".
Відсутня ліцензія може бути придбана віддалено (див. розділ "Програмне забезпечення"), з оновленням ключа-ліцензії.
З більш детальною інформацією, яка стосується опису параметрів і
особливостей роботи реєстратора модель 121010 (1) можна ознайомитися в
"Керівництві з експлуатації", розділ "Документація".
Технічні характеристики
| Параметр | Значення |
|---|---|
| Метод вимірювання | Осцилометричний |
| Спосіб вимірювання АТ | на накачуванні / на стравлюванні |
| Автоматичне визначення діапазону | Є |
| Збереження вихідних графіків за кожним вимірюванням | Є |
| Діапазон вимірювання тиску: - загальний, мм рт.ст. - систолічного, мм.рт.ст. - діастолічного, мм.рт.ст. |
0÷330 50÷280 30÷240 |
| Діапазон вимірювання пульсу, уд./хв. | 30÷180 |
| Похибка вимірювання: - артеріального тиску, мм рт.ст. - пульсу, уд./хв. |
30÷150/±2, 150÷280/±3 30÷100/±1, 100÷180/±2 |
| Кількість вимірювань | до 400 |
| Протоколи вимірювання: - вбудовані, шт., день/ніч - програмовані, шт., день/ніч |
5: 30/60, 20/60, 15/60, 20/30, 15/30 1: S (спеціальний, із ЗКП) |
| Повтор помилкового або відхиленого вимірювання | Є |
| Захисний інтервал по між вимірюваннями, хв. | 3 |
| Вимірювання «По кнопці», на вимогу | Є |
| Типорозміри манжет: - дитяча середня, тип / розмір (см) - доросла мала, тип / розмір (см) - доросла середня, тип / розмір (см) - доросла велика, тип / розмір (см) |
CM/16÷24 AS/24÷32 AM/28÷40 AL/32÷42 |
| Швидкість вимірювання, мм рт.ст./с | 2, 3, 4, 5 або 6 |
| Обмеження максимального тиску і тривалості: - дорослі, мм рт.ст., с - діти, мм рт.ст., с |
280 (140÷280), 120 180 (140÷180), 90 |
| Пасивний період: - початок, година - кінець, година |
22 (20÷00) 08 (20÷00) |
| Тривалість дослідження, годин | 24 (24÷168), крок 24 |
| Пам'ять даних: тип, об'єм, МБ | флеш, 16 |
| Інтерфейс зв'язку із ПК: - дротовий - бездротовий | USB-2.0FS (CDC) BLE 5.0 |
| Функція "Годинник / календар / будильник" | Є |
| Індикація, світлова | LED, OLED 128*32, 0.91” |
| Індикація, звукова | Є |
| Керування роботою реєстратора | кнопка / ПК |
| Комбінований запуск на дослідження | Є |
| Зупинка (пауза) / продовження дослідження | Є |
| Живлення, акумулятор (не знімний), тип, В / мАгод | LiPol, 3.7 / 1500 |
| Габаритні розміри, мм | 51 x 87 х 21 |
| Вага з акумулятором (без чохла і ременів), г | до 110 |
| Клас, тип виробу, захист від пилу і вологи | IIa, B, IP40 |
Комплектність:
| Реєстратор 00100 (1), шт. | 1 |
| Манжета тип: «AM», з камерою на 1 трубку («CM», «AS» і «AL» - на вимогу), шт. | 1 |
| Фіксатор манжети, шт. | 1 |
| Магістраль повітряна на 1 трубку (125 см), з роз'ємом, к-т | 1 |
| Магістраль повітряна на 1 трубку (12 см), шт. | 1 |
| Чохол захисний на реєстратор (з ременями), к-т | 1 |
| Пристрій зарядний = 5 В 1.5-2.0 А, шт. | 1 |
| Кабель USB (AM/Type або Type-C/Type-C) універсальний, шт. | 1 |
| Керівництво з експлуатації, брошюра | * |
| Пакування транспортне (коробка картонна), шт. | 1 |
Гарантія
Від виробника, 12 місяців.
